[Omega2] 오메가2 파워도크 없이 점퍼 케이블로 이용하기

오메가2 보드는 다른 SBC 기판과 다르게 마이크로 5핀과 같은 전원 포트를 지원하지 않습니다. 그렇기 때문에 전원을 키기 위해선 따로 파워도크를 사거나 직접 GPIO를 통해 전원을 공급해야 합니다. 그래서 오늘은 GPIO를 통해 오메가 2에 전원을 공급해보겠습니다.

준비물

오메가 2 보드
점퍼 선 2개
DC 3.3V 전원공급 모듈

전원공급 모듈은 3.3V를 지원하면 무엇을 사용하든 상관없습니다. 이 글에선 JK전자의 DC 3.3V/5V 전원공급 모듈을 사용합니다. 전원공급 모듈은 5천원 선에서 구매할 수 있습니다.

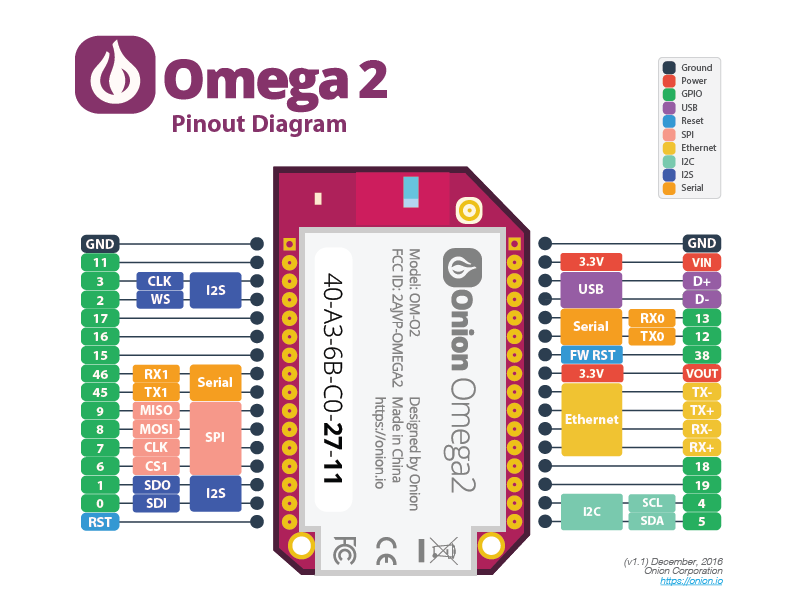

From Onion. Omega 2 Pinout Diagram

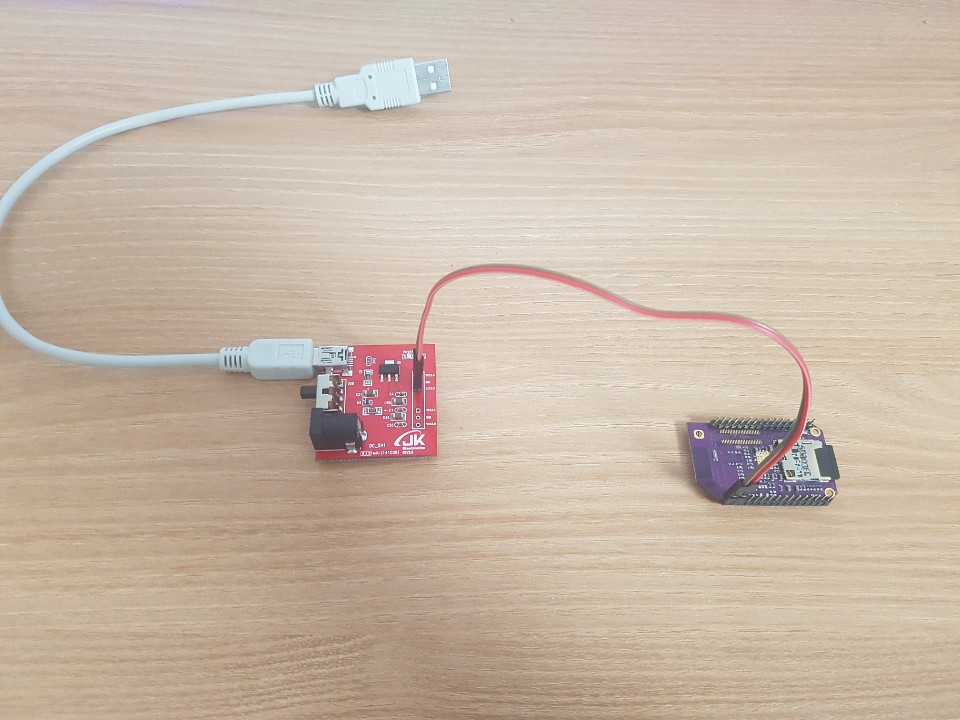

위 사진과 같이 오메가2 보드의 GND/3.3V와 전원공급 모듈의 GND/3.3V 핀을 각각 연결해준뒤 전원을 연결하면 됩니다.

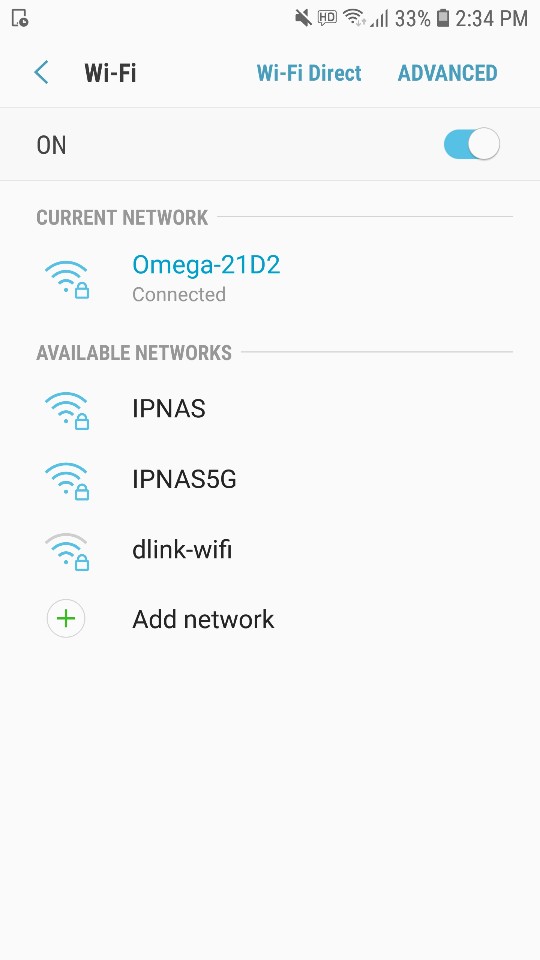

그럼 잠시 뒤 와이파이 목록에 오메가2의 AP가 뜹니다. 기본 비밀번호는 "12345678" 입니다.

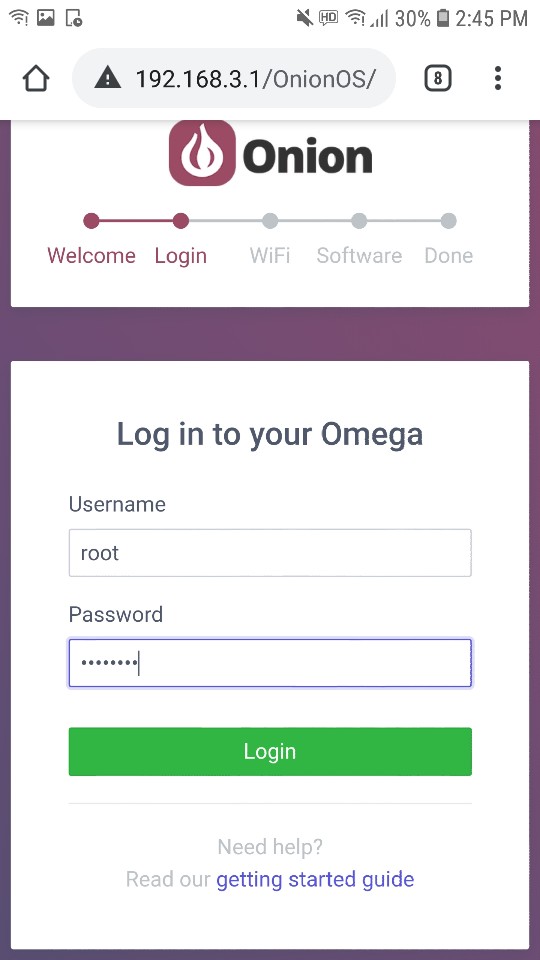

이 상태에서 192.168.3.1에 접속하면 OnionOS 웹 관리 페이지가 나옵니다. 기본 ID 와 Password는 아래와 같습니다.

username: root
password: onioneer

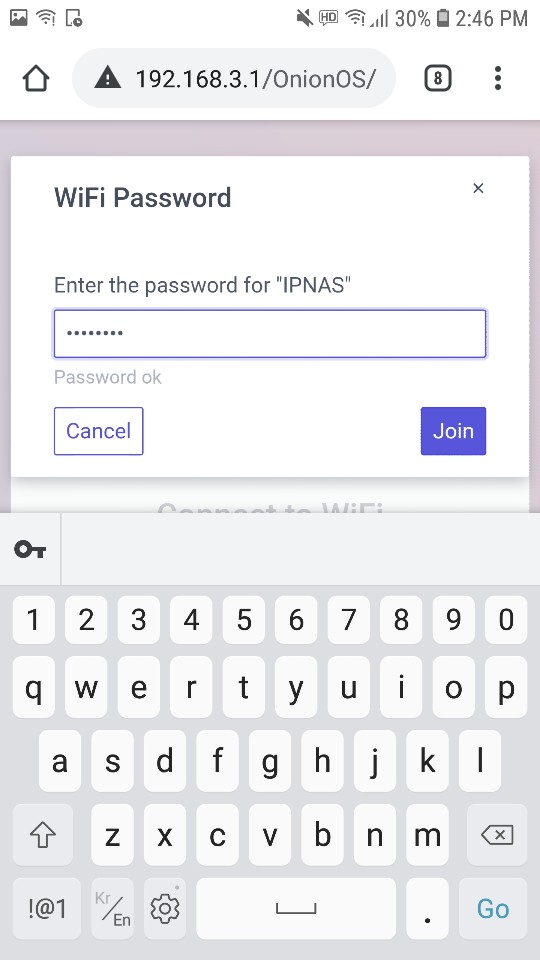

그럼 설정을 진행할 수 있습니다.

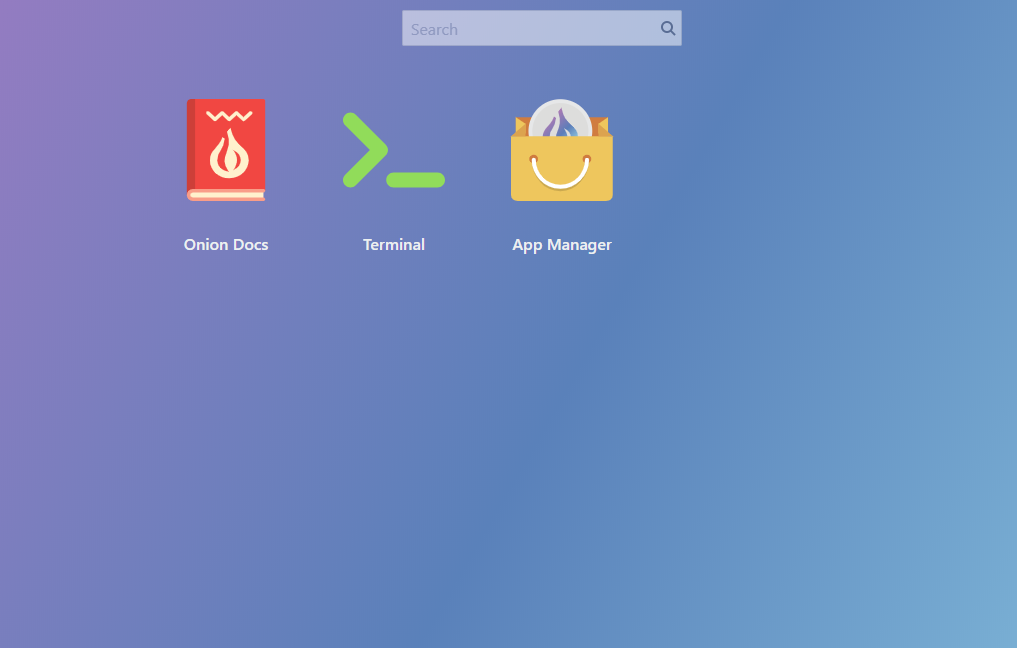

와이파이를 연결하면 컴퓨터를 통해 접속할 수 있습니다. 컴퓨터에서 오메가2 보드의 IP를 치면 짜잔! 오메가 2 보드의 대쉬보드를 볼 수 있습니다.
